Какой срок службы свайно-винтового фундамента?

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Типы и функции фундамента

Без фундамента сооружение любой конструкции невозможно

Ему уделяется особое внимание. Основные функции основания заключаются в следующем:

• отвечает за устойчивость и неподвижность строения;
• является главным элементом конструкции;
• защищает стены от влаги и значительных температурных перепадов;
• продлевает срок жизни сооружению;
• обладает теплозащитными функциями;
• предотвращает повреждения, связанные с колебаниями почвы;
• не дает возможности проникнуть внутрь насекомым и животным;
• не пропускает в дом вредные испарения, исходящие из почвы.

Чтобы не допустить ошибки при строительстве, необходимо разобраться, какие бывают типы фундаментов. Различают следующие варианты:

Виды
Описание
Монолитный плитный
Самый хороший по надежности. Для установки требуется бетонный раствор, который делается непосредственно в месте заливки с учетом особенностей грунта и индивидуального проекта строительства дома.
Мелкозаглубленный ленточный
Имеет вид ленты, изготовленной из бетона. Укладывается по периметру сооружения и в районе расположения несущих стен. Глубина варьируется от 15 до 20 см. Подходит под невысокие дома. Отличается оптимальным сочетанием цены и качества. Основной минус – нужно монтировать балки перекрытий и утеплять первый этаж.
Свайный
Производится двух типов: в виде железных винтовых конструкций и железобетонных забивных свай. Относится к категории бюджетных. Основная сфера применения – небольшие постройки, где не проживают постоянно люди. Речь идет о дачных домиках, гаражах, банях, навесах, сараях. Единственный минус – нужно сооружать балки перекрытий первого этажа, а также утеплять его и закрывать цоколь. Грызуны также могут проникнуть внутрь объекта.
Стоит отметить, что это единственный надежный вариант при возведении строений в болотистой местности и при наличии высоких грунтовых вод. В этом случае длина приспособления должна быть не менее 10 – 12 метров.
Свайно-ростверковый
Совокупность свайного и ленточного фундаментов. Состоит из бурозабивных конструкций из бетона, которые соединены между собой бетонным ростверком. Отличается надежностью и долгим сроком службы

На что обратить внимание? Специалисты рекомендуют монтировать балки перекрытий первого этажа, утеплить пол и установить защиту от грызунов.

Расчет цены и количества винтовых свай для фундамента: онлайн-калькулятор от Росвинт

Попробуйте рассчитать свой идеальный фундамент на винтовых сваях за считанные секунды.

Данный калькулятор способен с точностью до 100% рассчитать требуемое количество винтовых свай и их цену

Любое современное строительство сегодня направлено на использование проверенных и известных решений. Особенно это касается государственных проектов вроде постройки мостов, эстакад, жилых комплексов, и других крупных объектов. В этих случаях купить винтовые сваи для будущих построек является само собой разумеющимся выбором. Это незаменимый элемент фундамента, поэтому винтовые сваи под ключ – решение для тех, кто ценит надежность, удобство, долговечность.

Как показывает статистика, стройка – непременный атрибут любого мегаполиса. Всегда есть необходимость в улучшении условий эксплуатации, модернизации конструкций и возведении новых объектов взамен устаревшим. Ввиду этого сваи в Москве и Подмосковье пользуются повышенным спросом среди строительных и монтажных организаций. Сваи являются настолько востребованными, потому что они совмещают в себе высокие эксплуатационные характеристики, удобство монтажа, универсальность применения. Главным же их преимуществом выступает возможность использования на различных типах грунта (песчаный, торфяной, водянистый).

Установка винтовых свай для фундамента подразумевает первичный и точный подсчет требуемого количества материала. Подчас это очень трудоемкая и субъективная процедура, где присутствует высокий риск ошибки и просчетов. В связи с этим для удобства и облегчения вычислений используют калькулятор расчета цены свай для фундамента. Хотя в большинстве случаев автоматизированный подсчет носит общий и рекомендательный характер и впоследствии всегда подлежит коррекции, это существенно сокращает время на подсчеты и позволяет предварительно оценить примерную стоимость работ по фундаменту. В случаях глобального и масштабного строительства это является большим преимуществом.

Приобретайте сваи в Москве и Подмосковье с установкой через нашу компанию. Это безопасно, выгодно, удобно. Для изготовления используется только сертифицированное оборудование, а конечная продукция соответствует российским гостам и нормативам. Все производство свайной продукции автоматизировано, что сводит человеческий фактор к минимуму, и исключает риск ошибки на производстве. Наши сваи конкурентоспособны, производятся из прочных стальных сплавов, рассчитаны на повышенную нагрузку, неблагоприятные условия эксплуатации. Есть возможность приобрести сваи под фундамент как наиболее востребованных форматов, так и под заданный диаметр шнека. Залог успешной стройки – прочный фундамент, поэтому выбор очевиден.

Рассчитываем ростверк.

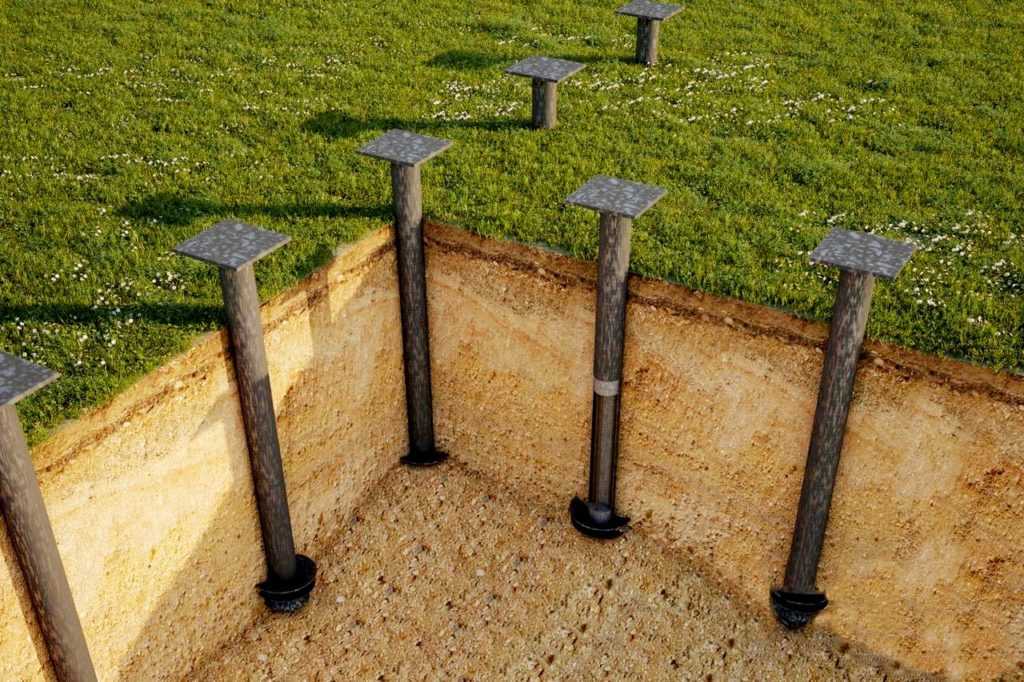

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Чтобы нагрузка на опоры от веса строения была распределена более равномерно, прибегают к изготовлению ростверка.

Свайный фундамент расчет свай.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Свайный фундамент расчет свай.

Фундамент с железобетонным ростверком.

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Принципы расчета и проектирования свайно-винтового фундамента

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.

К числу основных расчетов относятся:

• Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.
• Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Рисунок 7. Примерный план сооружения свайно-винтового основания

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод. Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

Литература

Техническая литература

• Менделевич И. Р. «Плотницкие и столярные работы» / Под ред. Сырцова Е. Д.. — М.: «Стройиздат», 1950. — 320 с.
• Забылин М. И. О расчёте вынужденных вертикальных колебаний ростверка на сваях-стойках (англ.). — Изв. ВУЗов. Строительство и архитектура, 1974. — No. 8. — P. 67—71.

• Грунтоплавленные сваи Сиротюк В. В., Архипов В. А. Технология изготовления грунтоплавленных свай на строительной площадке с помощью генератора низкотемпературной плазмы (рус.) //Учред. ассоциация «Фундамент» : ежемес. журнал. — М.: «Основания, фундаменты и механика грунтов», 1999. — № 6. — С. 16—20.
• Сиротюк В. В., Архипов В. А. Оценка эффективности грунтоплавленных свай // Строительство в новых хозяйственных условиях: Сб. науч. тр. — Омск: Изд-во СибАДИ, 1997. — С. 13—15.
• Сиротюк В. В., и Результаты испытаний грунтоплавленных свай // Автомобильные дороги Сибири: Тез. док. 2 Международной науч.-тех. конф. — Омск: Изд-во СибАДИ, 1998. — С. 98—100.
• Архипов В. А. Экономико-энергетическое сравнение грунтоплавленных свай // Современные проблемы строительного материаловедения: Тез. докл. Международной науч.–техн. конф. — Казань, Изд-во КГАСА, 1996. — С. 56.
• Архипов В. А. Сравнительный анализ применения грунтоплавленных свай // Международная науч.-техн. конф. молодых учёных: Тез. докл. — Санкт-Петербург, Изд-во ГАСУ, 1996. — С. 67.

Нормативная литература

СТ РК 1855-2008 Сооружения мостовые и водопропускные трубы на автомобильных дорогах. Сваи железобетонные забивные для мостовых опор. Общие технические условия.

Ведомственные строительные нормы Отраслевой дорожный методический документ Стандарт организации

• // Проектирование и устройство свайных фундаментов и упрочненных оснований из набивных свай в пробитых скважинах. — ОАО «НИЦ «Строительство», 2009.
• СТО 5260-001-86841766-2012 Дороги автомобильные общего пользования. Винтовые сваи «B.A.U.» для инженерных сооружений в дорожном хозяйстве. Технические условия.
• СТО 86621964-002-2013 Фундаменты свайные из забивных свай. Общие положения проектирования с учетом особенностей грунтов Красноярского края.

Свод правил

• // Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85 / Институт АО «НИЦ «Строительство» (НИИОСП имени Н. М. Герсеванова). — М., 2011.
• // Проектирование и устройство свайных фундаментов. — М.: ГУП НИИОСП имени Н. М. Герсеванова, 2003.

ГОСТ Прочее

• Руководство по выбору проектных решений фундаментов. — М.: Стройиздат; ГУП НИИОСП имени Н. М. Герсеванова, НИИЭС, ЦНИИПроект Госстроя СССР, 1984. — 193 с. — 40 000 экз.
• // по проектированию и устройству буронабивных свай, изготавливаемых с применением многосекционного вибросердечника.
• // Методические рекомендации по расчёту и проектированию свайных противооползневых сооружений инженерной защиты автомобильных дорог. — 2015.
• // по проектированию и строительству поддерживающих сооружений земляного полотна автомобильных дорог в оползневых районах на базе буронабивных свай и анкерных креплений.
• Р 480-82 Рекомендации по устройству и методике расчёта анкерных свай в условиях распространения вечномёрзлых грунтов.

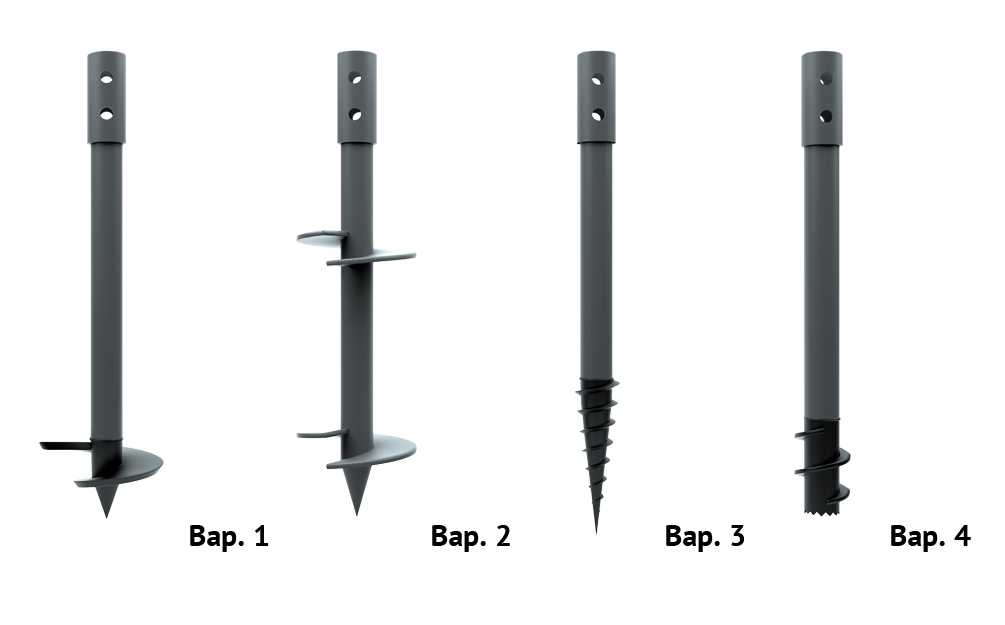

Какие виды винтовых свай бывают

Существует четыре вида винтовых свай, используемых для монтажа фундамента. Они имеют различные конструкции:

1. Одну широкую лопасть, которая находится внизу сваи. Используется при строительстве деревянных и каркасных сооружений.
2. Две лопасти. У них высокая несущая способность. Фундамент монтируется под небольшие каменные и каркасные двухэтажные дома.

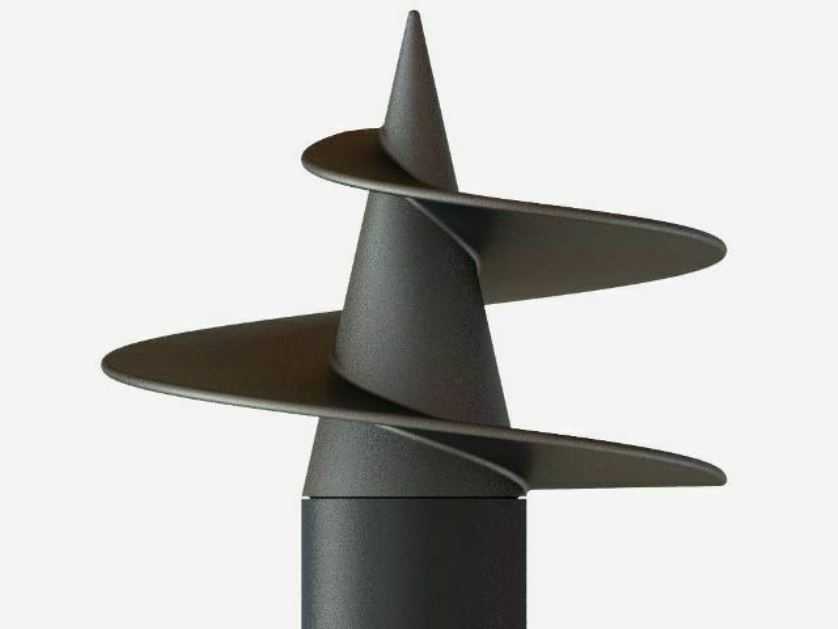

3. Узкие лопасти и конический винт. Применяются на участках с каменистой почвой.
4. Прямой зубчатый край. Используются для фундамента зданий, которые строятся в регионах с условиями вечной мерзлоты.

Частные застройщики чаще всего используют однолопастные винтовые сваи.

Какими достоинствами обладают винтовые сваи

Стальные фундаментные сваи имеют достоинства, благодаря которых растет их популярность на строительном рынке. Это:

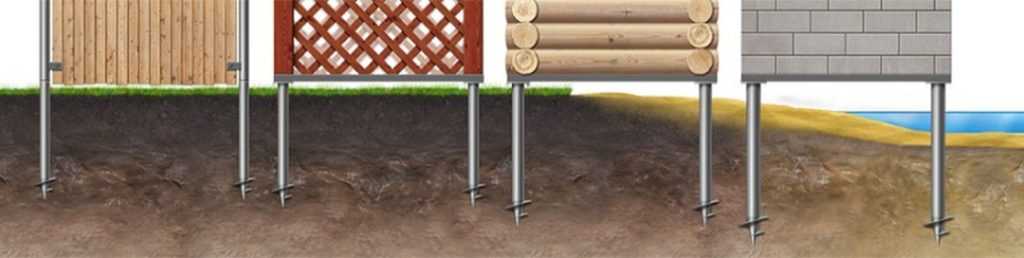

• Возводить фундамент можно почти на всех видах почв, включая болота и вечную мерзлоту.
• Монтаж свай быстрый и простой.
• Фундамент из винтовых свай устойчив при монтаже на подвижных и подверженных пучению почвах.
• На монтаж таких свай не влияет глубина грунтовых вод.
• Можно использовать винтовые сваи на участке, имеющем сложный рельеф.
• Работы по монтажу фундамента можно проводить, вне зависимости от времени года.
• Применяется бетонный или стальной ростверк.
• Материалы имеют невысокую цену, поэтому доступны для всех.
• Не нужно проводить земляные работы.
• Фундамент характеризуется долговечностью и надежностью.

·        Возможно наружное утепление пола в здании.

Чтобы ускорить возведение фундаментальной основы, можно использовать специальную буровую технику.

Какими преимуществами обладает дом на базе винтовых свай?

В сети достаточно примеров домиков с фундаментом на винтовых сваях. Эта технология становится всё более востребованной и применяется повсеместно. Винтовые основания имеют ряд конкурентных преимуществ, которые делают их популярными:

https://youtube.com/watch?v=OTclSt07PYM

1. Быстрый монтаж фундамента (до трёх дней с начала работ, в зависимости от конфигурации и плотности грунта).
2. Нет необходимости ожидать усадку грунта – фундамент имеет минимальный вес.
3. Монтаж винтовых свай можно осуществлять в течение всего года, без ограничений на сезонность.
4. Установка на любом типе грунта.
5. Долговечность и износостойкость.
6. Простота демонтажа (при необходимости).
7. Простота ремонта.
8. Низкая стоимость материалов.
9. Возможность установки без нарушения естественного покрытия или благоустройства.
10. Возможность монтажа в стеснённых условиях.

Рейтинг дорогостоящей продукции

СВСН/108*300*5500

Российская компания выпускает качественные винтовые сваи длиной 5,5 метров и диаметром 10,8 см. Стенки и лопасти толщиной 4 и 5 мм соответственно. В момент приобретения можно договориться о проведении монтажных работ специалистами. Защитное покрытие трех видов: цинк, премиум и стандарт. Срок службы колеблется от 70 до 120 лет, в зависимости от покрытия.

Цена товара – 6930 рублей.

свая СВСН/108*300*5500

Достоинства:

• прочность используемого материала;
• долговечность;
• надежность;
• износостойкость;
• функциональность;
• универсальность.

Недостатки:

СВЛН/108*300*5500

Конструкция с литым наконечником. Длина – 5,5 метра, диаметр – 10,8 см. При изготовлении используется металл толщиной 4 мм. Покрытие стандартное, оцинкованное или премиум. Качество – на высоте. От коррозии защищают акриловые смолы, двухупаковочная эмаль и горячее цинкование. Нанесение специального слоя позволяет предотвратить появление на поверхности царапин и коррозии, противостоит негативному воздействию агрессивных по составу грунтов. Срок службы варьируется в пределах от 70 до 120 лет. Товар пользуется повышенным спросом у отечественных мастеров.

Цена покупки – 8080 рублей.

свая СВЛН/108*300*5500

Достоинства:

• скорость установки;
• долгий эксплуатационный срок;
• универсальность;
• функциональность;
• надежность;
• качество используемых материалов.

Недостатки:

СВЛН/133/350/6000

Длина конструкции достигает 6 метров при диаметре 13,3 см. Заканчивается литым наконечником. Стенки толстые и доходят до 4,5 мм. Диаметр лопастей 35 см. Можно выбрать изделие с любым защитным покрытием: горячим цинкованием, на основе акриловой смолы или с двухупаковочной эмали. Отзывы об отечественной продукции только положительные. Производитель гарантирует срок эксплуатации на уровне 100 лет.

Средняя стоимость – 11510 рублей.

свая СВЛН/133/350/6000

Достоинства:

• возможность установки на любом грунте;
• функциональность;
• стойкость к температурным перепадам;
• допускается монтаж в зимний период;
• надежность;
• скорость ввинчивания;
• долговечность.

Недостатки:

Расчеты комбинированного свайно-плитного фундамента

Расчет СПФ состоит из двух частей:

1. расчет свайного фундамента;
2. расчет параметров бетонной плиты.

При расчете свайного фундамента определяется диаметр свай, их количество, расстояние между сваями, глубина залегания. Данный расчет не представляет сложности — его легко провести самостоятельно. Результатом расчетов станет схема, на которой указано расположение свай.

Расчет плитной части более сложный. Он учитывает следующие факторы:

1. планируемая нагрузка на плитное основание;
2. глубина промерзания грунта;
3. наличие дренажной системы;
4. наличие и толщина подушки между подземными водами и основанием;
5. неравномерность свайного фундамента;
6. условия взаимодействия плиты с грунтом и пр.

При наличии определенных знаний для расчета СПФ можно использовать профессиональную программу GeoPlate, которая позволит не только точно определить параметры бетонной плиты, но рассчитает осадку с учетом всех физических и геометрических данных.

Точные инженерные расчеты в обязательном порядке проводятся при строительстве многоэтажных сооружений. При возведении частного малоэтажного дома и учета того, что нагрузка на СПФраспределяется следующим образом: 85% — на сваи и 15% — на плиту, а также небольшой массы здания, сложными расчетами плитной части можно пренебречь.

Толщина монолитной плиты зависит от марки бетонной смеси, используемой для ее заливки, площади сооружения и его массы. Для дома 10х10 из тяжелых строительных материалов (кирпич керамический, железобетон) оптимальная толщина плиты будет составлять 30-40 см. Строение такой же площади, но возведенное из легких материалов нуждается в основании толщиной 20-30 см. Для легких конструкций и небольших домиков 6х6 м достаточно плиты толщиной 10 см.

Зная площадь основания и толщину плиты легко вычислить требуемое количество бетонной смеси для устройства СПФ: площадь основания х толщина в метрах = кол-во бетона (м3).

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.44%

Дом из кирпича
18.37%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.99%

Дом по канадской технологии
11.33%

Дом из оцилиндрованного бревна
3.7%

Монолитный дом
4.02%

Дом из пеноблоков
3.49%

Дом из сип-панелей
3.32%

Проголосовало: 3408

Расчет осадки

Расчет осадки также производится в профессиональных инженерных программах типа PLAXIS. При строительстве дома массой до 12-15 тонн осадка фундамента будет составлять не более 1-3%, поэтому производить сложные расчеты осадки необязательно. Однако если строительство ведется на пучинистых почвах, то расчет лучше произвести и с его учетом продолжать строительство.

Можно ли самостоятельно рассчитать осадку СПФ? При наличии инженерного опыта, специальных знаний и всех исходных данных произвести расчет можно самому, руководствуясь нормативами СП 24.13330.2011. Из всех способов расчета рекомендуется использовать самый простой — метод послойного суммирования с вычислением осадки каждой отдельной сваи. В идеале расчет осадки лучше заказать проектной организации вместе с разработкой проекта дома.

Технология строительства СПФ

Общая технология строительства описана в СП 22.13330. В соответствии с нормативами процесс обустройства свайно-плитного основания включает следующие этапы:

Подготовительные работы

Под этим понятием подразумевается расчистка участка от мусора, выравнивание, выполнение разметки расположения свай по схеме. Также на данном этапе решается вопрос с покупкой или изготовлением бетонной смеси для плиты. Учитывая, что заливку фундаментной плиты лучше производить за один раз, бетон лучше заказать на ближайшем РБУ. Замесить такое количество бетона самостоятельно практически нереально, однако если у вас есть соответствующее оборудование, опыт и несколько помощников, можно изготовить смесь на участке.

Монтаж свай

Сваи монтируются разными способами в зависимости от их типа, глубины залегания, особенностей участка и пр. В сфере частного домостроения самый востребованный вариант — винтовые сваи. Они имеют множество преимуществ: доступная цена, широкий выбор типоразмеров, простота монтажа. Плитный фундамент на винтовых сваях прослужит не менее 20 лет, а при благоприятных условиях до 50 лет.

Монтаж винтовых свай может осуществляться ручным или механическим способом. После того, как сваи погружены в грунт до нужной глубины проводится их выравнивание путем обрезки. Дальше на готовое свайное поле устанавливается плитная часть основания.

Преимущества и недостатки винтовых свай

Конструкции пользуются повышенным спросом при строительстве объектов благодаря неоспоримым достоинствам, список которых внушительный

На что обращают внимание мастера:

1. Низкий уровень шума при монтаже. Это одно из основных плюсов перед забивными аналогами. Отсутствует не только сильный звук, но и вибрация. Вред грунту не наносится. Расположенные в непосредственной близости от строительной площадки здания не разрушаются.
2. Скорость установки. Работа просто «кипит», что значительно сокращает сроки возведения объекта. Эксплуатацию можно начинать сразу же после монтажа свай. При бетонировании внутреннего просвета время не теряется.
3. Противостояние выдергивающим нагрузкам. Этому способствуют лопасти. Незаменимый помощник при возведении строений на склонах и неровных местностях, где приходится выдерживать угол к вертикали.
4. Повторное применение. Сфера использования конструкций разнообразная. Они идут на обустройство фундамента для капитальных объектов и временных сооружений. При демонтаже последних можно извлечь из земли сваи, и использовать их повторно.
5. Возможность применения в любых условиях. Отличительная особенность конструкций – неприхотливость к погодно-климатическим условиям. Они стойко переносят подъем грунтовых вод, значительные температурные перепады, набухание грунта, не нуждаются в осушении почвы.
6. Приемлемая стоимость. Это один из основных параметров, чем ж/б сваи отличаются от винтовых. Использование последних может снизить себестоимость возводимого объекта.
7. Отсутствие необходимости доставать много земли. Это позволяет вести строительство в непосредственной близости к существующим строениям, без риска из разрушения.

Присутствует ряд ограничений в использовании такого рода товара, и заключаются они в следующем:

1. Не рекомендуется устанавливать винтовые конструкции в районах с сейсмологической активностью.
2. Не желательно монтировать изделия в почве, которая способствует быстрой коррозии и в каменистый грунт.

Что такое свайный фундамент

Свайный фундамент — тип основания, спроектированный и построенный с применением свай, расположенных чаще всего вертикально, в котором они полностью или частично принимают на себя нагрузки от подземной и/или надземной части строения и передают их на грунт.

Между собой колонны связывают рамой из железобетона под несущими стенами здания (ростверк), или монолитной плитой.

Сооружения глубокого заложения применяются для проникновения (прорезки), слабых поверхностных пластов почвосмеси, чтобы передать основную нагрузку на дно с более высокими механическими показателями.

По типу погружения опоры делятся на висячие и подпорные.

В первом случае колонны удерживают основание в земле за счёт сил трения, а во втором, более востребованном варианте, – опираются на твёрдые слои земли.

По материалу изготовления сваи бывают винтовыми (вкручиваемые), из стали, железобетонными забивными и буронабивными, состоящими из асбестоцементной трубы, заполненной железобетоном.

Дома на сваях, в зависимости от габаритов и материала могут иметь:

1. Односвайный фундамент.
2. «Свайный куст» (от 3 до 9 штук на расстоянии 5–9 d, где d обозначает сторону или диаметр столба).

Применение большего количества опор образует на площади застройки «свайное поле».

Этапы проектирования фундамента на винтовых сваях

Расчеты для устройства фундамента на сваях делает конструкторское бюро на этапе разработки проектно-технических документов для строительных работ. Самостоятельные расчеты проводятся при помощи СП 24.13330. Для основы здания на винтовых сваях необходимо рассчитать несущую способность слоя грунта на уровне расположения спиральных лопастей. Этот параметр необходим для определения несущей способности сваи.

Далее необходимо определить число свай, вычислить их шаг монтажа на прямых участках, там, где стыкуются стены, а также в местах расположения каминов, печей, генераторов и прочих спецконструкций.

Чтобы не прибегать к полноценному геологическому изысканию, определить тип грунта можно путем тестового вкручивания. Таким образом определяется глубина залегания несущего слоя, состав почвы и высота залегания грунтовых вод. Однако, данные полученные таким путем будут очень условными, поэтому для объективации картины несущей способности грунта в расчетах используют поправочный коэффициент 1.6-1.7.

Расчет количества винтовых свай

Пример расчета свайно-винтового фундамента

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

• грунты на участке — суглинок и суспеси;
• диаметр используемых свай — 108 мм, диаметр лопасти — 300 мм;
• масса дома, со всеми нагрузками от стен, перегородок, перекрытий, полезной и снеговой нагрузкой — 60 тонн.
• периметр наружных стен  — 24 м, в нашем случае внутренних несущих стен нет.

Узнаем несущую способность грунта. Для этого воспользуемся таблицей ниже.

Тип грунта	Rо на глубине 150 см и более, кг/см2
Галька с включениями глины	4,5
Гравелистый с включениями глины	4,0
Песчаные почвы (крупная фракция)	6,0
Песчаные почвы (средняя фракция)	5,0
Песчаный (мелкая фракция)	4,0
Пылеватый песок	2,0
Глинистые почвы и супеси	3,5
Вязкие глинистые почвы	6,0
Просадочный грунт или насыпное основание (с уплотнением)	1,5
Насыпной грунт (без уплотнения)	1,5

Несущая способность разных видов почв

Из таблицы видно что для суглинков и супесей параметр равен 3,5 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лопасти сваи:

S = (πD²)/4 = 3,14*30/4 = 706,5 см² (значение диаметра лопасти в расчет берется в сантиметрах).

F = S*Rо = 706,5*3,5 = 2472 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 2472/1,75 = 1412 кг ≈ 1,4 т.

Далее рассчитаем минимальное количество свай, которые способны удержать данный дом:

60 т/1,4т ≈ 43 шт.

Дальше определяем шаг между сваями. Для этого длину стен дома делят на количество свай:

24 м/42 шт = 0,57 м — максимальное расстояние между опор.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли, что геологические изыскания не проводились, и пришлось принять поправочный коэффициент равный 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 18 штук, а это существенная экономия. В каждом случае нужно считать, что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Преимущества и недостатки

Можно выделить следующие преимущества ленточных фундаментов:

• бесспорное преимущество снования этого типа – подвальное помещение. Помимо того, что в нем можно скрыть все коммуникационные системы, оно способствует меньшим потерям тепла из внутренних помещений дома;
• несложное устройство позволяет возвести фундамент собственными силами, не прибегая к найму специализированной техники;
• основание обладает повышенными прочностными характеристиками и поэтому прослужит многие десятилетия;
• данный фундамент очень устойчив к негативному воздействию грунтовых вод на него.

Несмотря на то, что такая основа под дом сегодня одна из самых востребованных, она имеет и свои минусы. Недостатки ленточного фундамента заключаются в следующем:

1. При устройстве такого основания придется выполнить достаточно большой объем по земляным работам.
2. Если основание устраивается самостоятельно, то сроки строительства могут стать достаточно продолжительными, поскольку помимо выкапывания траншеи необходимо установить опалубку и залить бетон.
3. Заливку основания бетоном следует выполнять сразу. Если заливать раствор в несколько дней, то будут образовываться стыковочные швы, которые снижают прочностные характеристики основания.
4. Устраивать на проблемных грунтах и торфяных почвах ленточный фундамент нецелесообразно.
5. Более затратный по материалам, чем свайные фундаменты, а также более трудоемки.
