Термоусадка для проводов: разновидности, критерии выбора, процесс установки. виды и размеры термоусаживаемых трубок

Разновидности термоусадки

В первую очередь все изделия классифицируются по веществам, которые используются для их изготовления. Термоусадочные трубки делают из таких материалов:

Эластомеры, основой для изготовления которых является синтетический каучук. Главная характеристика таких изделий — способность выдерживать температурные колебания до 175 °C. Такие трубки устойчивы к агрессивному действию ГСМ. Имеют низкий спрос из-за высокой стоимости.
Полиэстер. Трубки из этого материала сегодня более популярны, чем изделия из ПВХ. Это обусловлено высокой прочностью и устойчивостью, поэтому на сегодняшний день такая термоусадка наиболее востребована в электротехнике.
Силикон. Эти конструкции гибкие и нетоксичные, имеют высокую химическую инертность. Основным минусом считается неустойчивость к органическим растворителям, поэтому силиконовые кембрики не используются в сфере горюче-смазочных материалов.
Полиолефины. Основой для изготовления подобных изделий является полиэтилен, который «сшивают» радиационным или химическим методом. В материал добавляют различные пластификаторы и красители, а также специальные вещества, которые подавляют горение. Подобная технология используется при производстве изделий, которые можно применять при температуре от -50 до +125°С. С помощью специальных добавок можно увеличить порог до +150 градусов. Материал устойчив к воздействию бензола, а также сильных окислителей, однако подвержен влиянию ГСМ.
ПВХ. Для производства таких термотрубок используют поливинилхлорид, который имеет высокие изоляционные свойства. Недостатком является небольшой диапазон температур — от -20 до +80. Кроме того, при возгорании подобных изделий выделяются токсические вещества.
Фторполимеры. В результате производства получаются термотрубки с высокими физическими и химическими характеристиками. Низкий спрос потребителей обусловлен сложной производственной технологией и высокой ценой на изделия.

Читать также: Редукторы типы назначение устройство передаточное число

Дополнительная классификация

Термо кембрики можно классифицировать не только по вышеперечисленным признакам, но и по способу монтажа. Подобные процедуры осуществляются с применением клеевого слоя, а также без него. В первом варианте клеевой состав наносится на внутреннюю поверхность трубки, что помогает обеспечить герметизацию, а также защиту от воздействия влаги. Изделия уменьшаются в размере приблизительно в три раза после усадки.

Кроме того, одним из основных факторов является толщина стенок термоусадки. По этому признаку все трубки можно разделить на несколько видов:

толстостенные;
среднестенные;
тонкостенные.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель).

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией). Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов

Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Диаметр трубки, мм	Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
До усадки	После усадки
ТУТнг-2/1	2.0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25.0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов.

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

В продаже можно встретить ещё изделия из просмоленных ХБ тканей.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Чем нагреть термоусадочную трубку?

Большинство изделий используются для электрической изоляции проводов при прокладке домашней электропроводки, в автомобилестроении и некоторых электрических приборах. Для того чтобы термоусадочные трубки для проводов выполняли свои функции к должной мере, после монтажа их нужно подвергнуть процессу усадки. Это делается с помощью поднесения к изоляционному материалу источнику тепла. В зависимости от использованного сырья в трубке, таким источником может стать:

источники открытого огня: спички, зажигалка или горелка;
жало паяльника;
строительный фен.

Фен для термоусадочной трубки

Самым безопасным методом нагрева термоусадочной трубки с клеем является использование горячего воздуха от фена. Благодаря равномерному обдуву без локальных перегревов можно сохранить изделие, не допустив плавления и вздутия от дельных элементов. Ведь если трубка испорчена, то она утрачивает все свои свойства, поэтому ее следует заменить на новую или обернуть ПВХ-изолентой.

Лучше всего для работы с таким материалом подходит:

Строительный фен, который не всегда есть в перечне инструментов домашнего мастера.
Фен от паяльной станции, которая тоже используется не во всех частных домах и квартирах.
Бытовой фен для волос для данных целей не подойдет, так как температура нагреваемого им воздуха недостаточна для проведения термоусадки.

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов

Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства

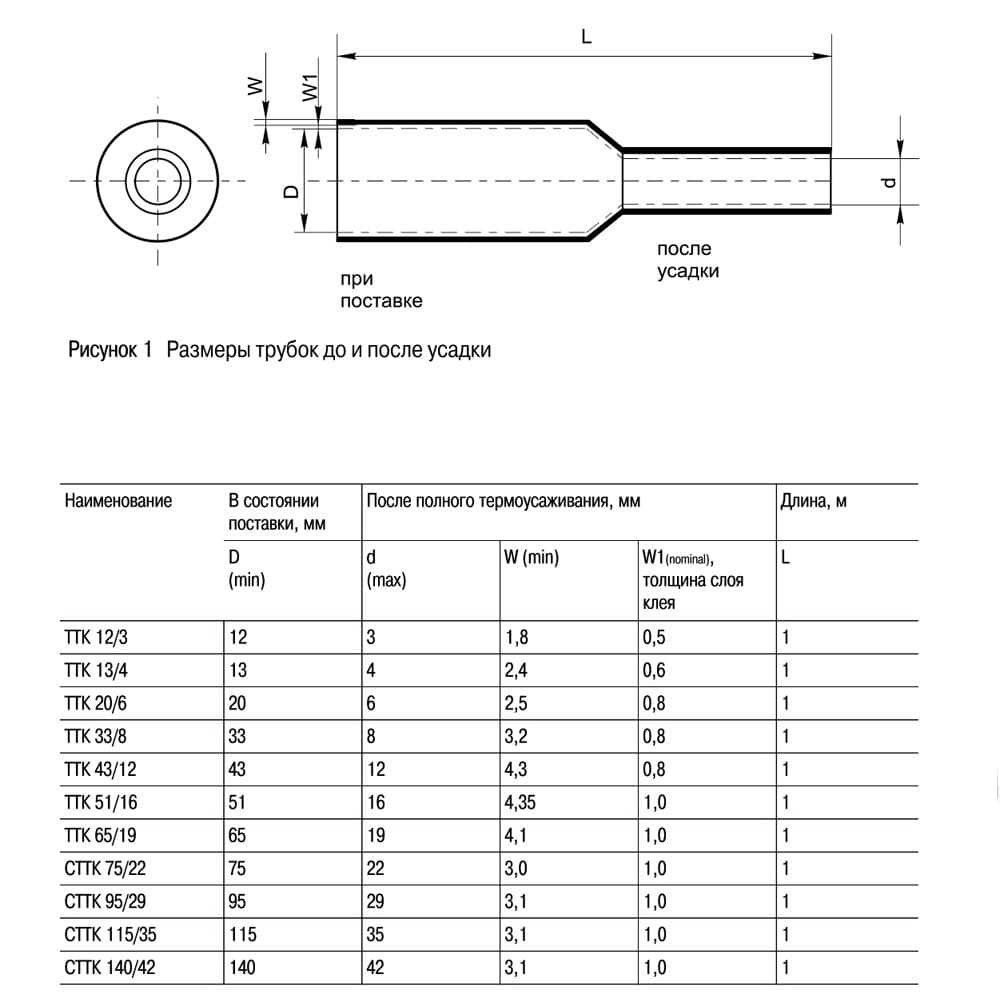

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры. Диаметр указан как до усадки, так и после

Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки

Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Наиболее нужные размеры термоусадки предоставлены в таблице:

Если вы хотите узнать, как выбрать термоусадочную трубку, рекомендуем просмотреть видео, предоставленное ниже:

Основное назначение

Главное предназначение термоусадки заключается в изоляции токоведущих жил. Благодаря электроизоляционным свойствам и простому монтажу можно успешно заменять обычные изоляционные ленты.

В данное время легко можно приобрести в магазинах электротоваров термоусадочные трубки, которые используют для защиты соединения проводов. Популярность данного изделия в качестве изоляционного материала заключается в способности уменьшать свой диаметр благодаря высокой температуре. Необходимая температура усадки доходит до 120°С. Однако для того, чтобы это сделать нужно знать, как нагревать термоусаживаемую трубку. Благодаря нагреванию термоусадка очень плотно и надежно охватывает изолируемый предмет, обеспечивая хорошую изоляцию, а также предоставляя механическую защиту для проводов.

Изготовители выпускают трубки разных размеров, а также они имеют цветную маркировку. Благодаря этому их используют не просто для хорошего изолирования, но и для дальнейшего определения назначения изолированного провода.

Например, для маркировки проводков постоянного тока применяют красный цвет для плюса и черный для минуса. А для маркировки пятижильных электрических кабелей применяют коричневый, белый, черный, которые обозначают фазные жилы, ноль обозначают синим цветом, заземление — желто-зеленым.

Применение ТУТ для маркировки кабеля достаточно удобно, ведь термоусадочную трубку не нужно натягивать на всю длину провода. Нужно только небольшой кусок термоусадки натянуть поверх изоляции на конец провода, как показано на фото выше. Такая маркировка очень надежна, и не боится внешнего воздействия, а также перепада температур. Срок ее службы составляет больше двадцати лет. Это изделие долговечное, недорогое и очень простое в использовании.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
С клеевым слоем и без такового.

Разновидности термоусадочных трубок В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Назначение и области применения термоусаживаемой трубки

На данный момент термоусадка чаще всего используется в электромонтажных работах. Для соответствия действующим стандартам ПУЭ, рекомендуется использовать термоусаживаемые трубки, соответствующие ГОСТ 17675-87 и ГОСТ 19034-82 (нормативы актуальны по состоянию на 30.12.2018г). Применяются термоусадочные материалы в следующих электромонтажных работах:

изоляция контактов и проводов при стандартных условиях эксплуатации;
изоляция соединений, подвергающихся повышенному негативному воздействию внешней среды;
высокая влажность;
перепады температур в диапазоне -65°С…+260°С;
динамические воздействия – движущиеся механизмы, вибрация;
защита участков кабелей, подвергающихся воздействиям высоких температур и (ограниченно) открытого пламени. В маркировке или описании таких изделий присутствуют слова тефлоновые и/или фторопластовые;
защита контактов от коррозии, химического и механического воздействия, маркировка контактов (термокембрики).

Защита кабельного соединения с рельефом

Полезная информация! Помимо электротехники термоусадочные материалы в виде трубок или лент начали применяться в качестве замены лакокрасочных изделий для защиты деревянных и металлических конструкций (водопроводных труб, подземной части опор ЛЭП и т.п.) от внешних воздействий. Можно купить термоусадочные трубки с ребристой или рифленой поверхностью для улучшения эргономики рукояток ручного инструмента.

Виды термоусадочных трубок

Отличаются все имеющиеся в специализированных магазинах изделия не только основным материалом, используемым при производстве, но и рядом других параметров. Бывает:

Клеевая термоусадочная трубка. На ее внутреннюю поверхность нанесен специальный клей, который в процессе термоусадки создает прочное гидроизоляционное покрытие.
Изделие без клеевого внутреннего покрытия.

Можно купить материал с разной толщиной стенок. По этому параметру все трубки делятся на:

тонкостенные;
со средними значениями толщины;
толстостенные.

По взаимодействию с электричеством бывают:

электроизоляционные;
полупроводники;
трубки с возможностью выравнивания напряжения электрического поля.

По устойчивости к эксплуатационной среде бывают изделия:

маслостойкие и бензиноустойчивые;
химически инертные;
высоковольтные;
термостойкие или негорючие.

Отличаются все изделия и цветом:

Термоусадочная трубка цветная чаще бывает красной, белой, черной, зеленой, синей и желтой. Двухцветные желто-зеленые трубки применяются для изоляции заземления.
Прозрачные трубки применяются для маркировки проводов. Под изоляцию размещается бумага с надписью марки кабеля, его сечения, питания и прочего.

Виды термоусадки

Вот основные виды термоусаживаемых трубок широко применяемые в быту и промышленности (от фирмы КВТ), их размеры и характеристики:

Термоусадочная трубка ТУТнг 2к1Прозрачная трубка KST 2к1Цветные трубки ТУТ 2к1Желто-зеленные ТУТнг ж-з

Желто-зеленные термоусадочные трубки ТУТнг ж-з

Толстостенные и высоковольтные марки термоусадок:

Толстостенная ТСТ 3к1Антитрекинговая ТСТ-А 3к1Толстостенная негорючая ТТ-С нгЛента термоусаживаемая ТЛК-10Трубка для шин 10кв ТТШ-10Трубка для шин 35кв ТТШ-35

Толстостенная ТСТ 3к1

Термоусадки специального исполнения:

Ремонтные манжетыАрмированные манжетыКабельные капыТермоусадка 6к1КожухаС клеевым слоем ТТКСреднестенные СТТК

Характеристики и отличия

Основными параметрами, которыми характеризуется термоусаживаемая трубка, выступают:

термоустойчивость;
коэффициент усадки в диапазоне от 200 до 600%;
диаметр термоусадочной трубки до и после воздействия температуры;
маслоустойчивость;
химическая инертность;
возможность выдерживать напряжение до 1000В;
бензостойкость;
устойчивость к воздействию ультрафиолетового излучения;
противовоспламеняющиеся свойства;
температура усадки и рабочий диапазон.

Изделия могут выпускаться в круглой, овальной и сжатой форме, что не отражается на установке. Отметим, что тонкостенные термоусадочные трубки в основном производятся в овальной или сплющенной форме.

Виды

Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ. Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

термостойкие;
термоусаживаемые;
трубки, на основе хлопчатобамажной ткани.

Термостойкий стекловолоконный кембрик

Ещё одной разновидностью кембрика является термостойкий материал, который имеет большую цену и применяется не так часто, как обыкновенна ПВХ-трубка. Повышенная стоимость такого расходного материала обусловлена применением стекловолокна при изготовлении. После создания основного слоя, на его поверхность наносят силиконовый лак. Это повышает сопротивление изделия и улучшает его электротехнические свойства.

Термостойкий изолятор редко используется при монтаже электрических сетей, чаще — при сборке автоматических шкафов, индукционных печей или сушильных камер, а также при подключении других нагревательных приборов. Помимо защиты окружающих проводников, термостойкий кембрик защищает место соединения от воздействия высоких температур.

Основные рабочие характеристики термостойкого кембрика:

Высокая электротехническая непроницаемость. Данный изолирующий материал абсолютно не проводит электрический ток.
Стенки изделия выполняются толщиной от 2.5 до 3 мм. Это немного усложняет работу, но становится серьёзным препятствием на пути электрического тока.
Не горит. Способен переносить воздействие высоких температур.
Широкий выбор внутреннего диаметра продукции (от 10 до 150 мм).
Пределы рабочей температуры: от –60 до +530 градусов. При воздействии холода структура кембрика не меняется.

Технические характеристики материала

Главная особенность клеевой трубки – наличие клея на внутренней стороне её стенки.

Высокотемпературный расходник отличается:

способностью выдерживать короткую максимальную температуру до +400 градусов;
длительным использованием в температурном диапазоне от -60 до +350 градусов;
диэлектрической плотностью от 800 до 1200 В;
внутренним диаметром 3-150 мм;
допуском +/- 25 мм;
номинальной плотностью стенки 0,4 мм.

Материал абсолютно негорючий, обладает отличной прочностью и теплопроводностью, не пропускает ток. Производится с белой или черной оболочкой.

Сферы использования

Термостойкую трубку выбирают для таких случаев:

организация защиты проводки с подключенными патронными и хомутовыми ТЭНами;
изоляция кабеля бытовых бойлеров или другой техники (утюг, фен, паяльник);
защита соединений электротермического оборудования – сушильных камер, плиток;
скрытие соединений кабелей и проводов с термостойкими свойствами.

Особенности кембриков с термоусадкой

Термоусадочный расходник производится из полиэтилена или других полимеров. В процессе нагревания изделие становится в 2 раза меньше, поэтому его легко выбрать для провода с различным сечением. Оптимальный коэффициент усадки для поперечника – 1:2, 1:3 и 1:4.

В качестве вспомогательных средств изоляции применяют различные клеммы и соединения, контуры которых повторит термоусадка.

Трубка термоусадочная

Растяжение изоляторов составляет 1,5-2 раза больше от начального, но при работе важно проверять поверхность на предмет разрыва. Множество расцветок термоусадки предоставляет возможности для маркировки, разбивки проводов на группы

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
простота монтажа;
скорость проведения работ по насаживанию трубки;
повышение прочности после усадки;
увеличенный срок эксплуатации, в сравнении с обычной изолентой;
широта областей применения.

ФОТО: bpgroup.lv Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

более высокая цена, по сравнению с обычной изолентой;
одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.

ФОТО: electrikmaster.ru Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

маслостойкие;
химически инертные;
бензостойкие;
выдерживающие высокое напряжение;
негорючие;
не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru В качестве дополнительного обозначения указываются свойства трубки

Дополнительные параметры и монтаж

Кроме диаметра важным параметром термоусадки является толщина стенок до и после нагревания. Так, самыми распространенными являются тонкостенные (до 1 мм) трубки, коэффициент термоусадки которых находится в пределах от 2:1 до 4:1, а у видов термоусадки со средними и толстыми стенками (от 1,5 мм до 4,5 мм) этот параметр варьирует от 2:1 до 6:1. Последние предназначены для изоляции высоковольтных линий, герметизации контактных муфт, защите от коррозии, в том числе, и стальных труб.

Важными параметрами также являются диэлектрическая прочность (не ниже 20 кВ/мм), прочность на разрыв (не менее 9,81 МПа), относительное удлинение (не менее 200%), водопоглощение (не более 0,2%).

Для монтажа термоусадочной трубки в домашних условиях необходимо иметь минимум инструмента: нож или ножницы и нагревательный прибор (например, фен, газовая горелка или даже обычная зажигалка)

Важно правильно подобрать размер термоусадочной трубки

В данном случае нужно принимать во внимание, что надеть трубку на фрагмент проводки необходимо без натяжения. Для того чтобы термоусадка идеально подошла под конкретные условия нужно четко представлять диаметр соединения после усадки, который напрямую зависит от коэффициента усадки

Монтаж термоусадки необходимо начать с отрезания фрагмента трубки таким образом, чтобы его длина перекрывала необходимый участок изоляции, учитывая продольную изоляцию (указывается производителем и обычно составляет 5-10%)

Важно обратить внимание на гладкость поверхности термоусадочной трубки, то есть, отсутствие заусенцев и других повреждений, которые могут при нагревании разрушить полимерный материал

После того как трубка будет надета на участок соединения (соединение выполняется после надевания на провод), ее нужно нагреть (от края и до другого края или от середины до краев, исключая нагрев с двух сторон одновременно для предотвращения образования воздушных пузырьков внутри трубки и морщин на поверхности). Скорость нагрева и температура вычисляются эмпирическим путем.

При использовании термоусадки с клеевой основой необходимо предварительно зачистить поверхность как при традиционном склеивании, а нагревать трубку необходимо обязательно от середины к краям. Время на это уйдет несколько больше, чем при обычном монтаже термоусадки, но и результат будет более специфичный.
