Как выполняется установка редуктора давления воды

В требованиях, предъявляемых к водоснабжению и канализации, указано, что установку регуляторов давления воды необходимо выполнять на входе сразу после запорной арматуры до приборов учета. При таком расположении редуктор защитит все гидротехническое оборудование, в том числе водяной счетчик и фильтровочные узлы.

Как правильно разместить в квартире регуляторы давления воды

Для стабилизации напора воды и исключения перебоев в бытовых системах водоснабжения необходима установка специального редуктора. Квартирный регулятор давления также позволит исключить возможные поломки оборудования вследствие гидроударов. Большинство владельцев квартир уже почувствовали преимущества установки подобных регулирующих устройств.

Схема подключения регуляторов давления в квартире

Так как в квартирах редуктор давления воды устанавливается для снижения напора в магистрали, то монтировать его стоит к стояку за прибором учета и фильтром очистки.  Желательно, чтобы водопроводная труба находилась в горизонтальном положении, а сам регулятор располагался между двумя запорными вентилями. Редукторы на воду в квартирах должны устанавливаться в строго вертикальном положении (горизонтальная или наклонная установка недопустима).

Монтаж РДВ практически не отличается от установки прибора учета воды или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или гнездо для его подключения находится всегда сверху редуктора.

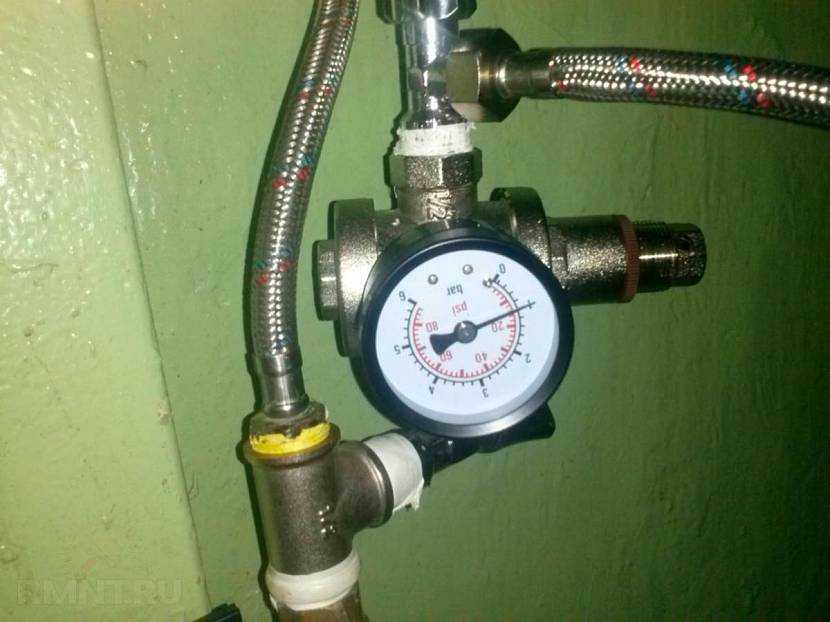

Желательно вместе с редуктором устанавливать и манометр

Перед установкой регулятора необходимо в первую очередь перекрыть воду (желательно предупредить соседей, если дело коснется магистральной стояковой трубы). При необходимости устанавливается входная запорная арматура, к которой будет присоединен фильтр механической очистки. Обязательно нужно установить на РДВ шаровой кран.

Все места соединений нужно тщательно прогерметизировать. Во избежание повреждения регулятора уплотнительные работы желательно проводить с применением пакли, чтобы снизить вероятность образования протечек.

Устанавливать в квартире редукторы на воду можно и самостоятельно (при наличии опыта), но лучше монтаж доверить профессионалам.

На заметку! Использование РДВ предохраняет бытовые гидротехнические приборы и систему водопровода от гидроударов, поломок и аварийных ситуаций.

Правильная установка РДВ в частном домовладении

Устройства РДВ для частного дома выполняют ту же функцию, что и для квартирных магистралей, с той лишь разницей, что в водопроводных системах коттеджей присутствует насос. Регуляторы давления воды для насосных станций дома  монтируются манометром вверх в точке подключения домашней сети к трубопроводу (желательно за водомером). Помимо того необходимо предусмотреть врезку в систему фильтра грубой очистки (если это не было сделано ранее), который устанавливается на входе в домашнюю магистраль. Перед регуляторами давления воды на насосах и за ними монтируют запорную арматуру.

Последовательность включения редуктора

После устройства для стабилизации напора жидкости следует выполнить прямой участок трубопровода длиной не менее пяти рабочих диаметров. При наличии минимальных навыков в сантехнике можно установить на входе в дом регулятор давления воды самостоятельно, но для гарантии качества монтаж прибора лучше поручить опытному специалисту.

Решая для себя вопрос – устанавливать регулятор до счетчика или после, стоит посмотреть это видео

Небольшой обзор лучших производителей

Современный отечественный рынок способен предложить огромный ассортимент водорегулирующих устройств от различных фирм-производителей. Большинство из них за все время продаж зарекомендовали себя как качественные и компетентные продавцы. Прежде всего, к таковым относят:

«Вальтек» — компания родом из Италии с официальным российским представительством. Ее процессы выпуска оборудования полностью автоматизированы, что уменьшает риск человеческой ошибки. Технический контроль новых моделей осуществляется в собственной испытательной лаборатории;
«Ханивелл» — германский концерн, успешно осваивающий российский рынок уже более  45 лет. Получил заслуженную популярность благодаря использованию инновационных разработок в области инженерных коммуникаций, энергоресурсов и индустриальных задач;
«ИСМА» — еще один итальянский представитель, производственные ресурсы которого полностью находятся на родине. Специализируется на производстве оборудования для задач водообеспечения, вентиляции и отопления, а также кондиционирования

Особое внимание в производственном процессе уделяется качеству сырья и материалам изготовления;
«Аквасфера» — представитель отечественного производителя, специализирующийся на продаже/изготовлении предохранительной/запорной арматуры для водопроводных систем. Также способен предложить качественные фитинги, трубы и фильтры

Имеет развернутую дилерскую сеть по всей России;
«Воттс» — североамериканская компания, имеющая множество филиалов по всему миру. Производство ориентировано на выпуск оборудования для промышленных целей в области очистки, контроля и потребления водных ресурсов. Несмотря на свою индустриальную ориентированность, ассортиментный ряд также включает в себя и оборудование для бытовых нужд.

Трудности выбора

При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:

• Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
• Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
• Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
• Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
• Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
• Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

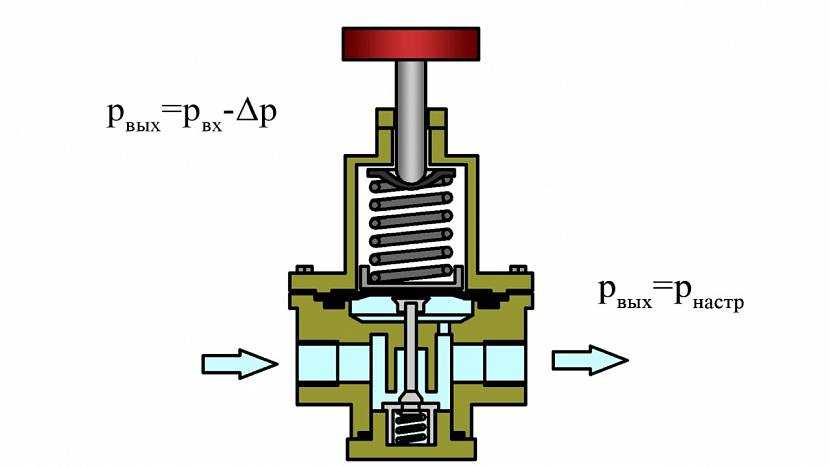

На выходе из устройства давление падает до значений, установленных настройкойИсточник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Для чего необходим регулятор в системе водоснабжения?

Снижение давления в трубах приводит к уменьшению потребления воды в единицу времени.

При излишне высокой напоре в канализацию утекает лишняя H2O, что приводит к ее перерасходу и, соответственно, к повышенным затратам денежных средств.

При завышенном давлении вода своей тяжестью продавливает прокладки, сальники, что приводит к протечкам. А это, с одной стороны, вероятность затопления соседей, а с другой – опять же перерасход воды и денег.

Таким образом, основное назначение регулятора – это защита водопроводной системы от повреждений и экономия воды.

В многоэтажном доме

В высотных зданиях редуктор нужен на нижних этажах для поддержания нормативного напора.

Дело в том, что согласно СНиП 2.04.01-85, устанавливающих нормативы для внутреннего водопровода и канализации, давление в трубопроводах ГВС не должно превышать 4,5 Атм., для ХВС – 6 Атм. И чтобы вода поднималась на последние этажи, устанавливается завышенное давление для всей системы.

На средних этажах высоток тоже желательно устанавливать регулирующую арматуру, работающую на ослабление напора.

В частном доме

В городских частных домах вода поступает от городских систем водоснабжения.

И регулятор необходим, если частные малоэтажные постройки окружены высотками, для которых в системе устанавливается повышенное давление.

В этом случае редуктор следует монтировать в месте соединения домашнего трубопровода с центральной магистралью. Если редуктор не оснащен фильтром грубой очистки, желательно его установить перед регулирующим устройством. Перед фильтром и редуктором устанавливается запорная арматура.

В сельских и поселковых домах водоснабжение автономное, обеспечиваемое из собственных колодцев насосами. При отсутствии регуляции давления происходит перерасход воды, ведущий к перерасходу электроэнергии и износу насосного оборудования.

В комплектацию некоторых моделей насосного оборудования входят редукторы. А когда их нет, необходимо приобретать дополнительно, поскольку при каждом включении насоса появляется вероятность гидроудара в водопроводе.

Важно знать, что при установке бойлерного котла в трубопровод обязательно врезается устройство, регулирующее давление воды, чтобы избежать гидроудара и выхода котла из строя. Эта обязательно прописывается в инструкциях к обогревателям.. Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс

Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс.

Кроме того, действие резких скачков напора на бойлер провоцирует сброс горячей воды в канализацию, что влияет на расход воды и электроэнергии и, в конечном счете, на финансовые затраты.

Принципы работы регулятора давления воды

Производители выпускают несколько типов устройств, созданных для регулировки водного давления.

Рассмотрим существующие виды редукторов подробнее. И начнем с поршневого регулятора.

Поршневой

Ключевым достоинством считается простота конструкции. Контроль давления осуществляется при помощи компактного подпружиненного поршня, уменьшающего или увеличивающего размер отверстия и за счет этого выравнивающего давление в трубопроводе.

Параметр гидродавления на выходе регулируется за счет сжатия или расслабления пружины, обусловленного вращением регулирующего винта.

Главный минус использования таких устройств состоит в необходимости осуществлять предварительное очищение воды, поскольку поршень интенсивно засоряется и в результате перестает работать.

Этот недостаток учитывает большинство крупных производителей, комплектующих свои приборы фильтрами. Диапазон давления находится в пределах 1-5 атмосфер.

Мембранный

Еще одна популярная разновидность регулятора давления воды – мембранная. Преимущество таких изделий заключается в высоком уровне надежности. Это неприхотливые приборы, обладающие высокой пропускной способностью. Главным элементом таких редукторов является подпружиненная мембрана, она находится в автономной камере, которая абсолютно герметична. Уровень сжимания пружины, отражается на маленьком клапане, увеличивающем или снижающем пропускную способность регулятора.

У приборов мембранного типа отсутствуют явные недостатки, они считаются самыми надежными и производительными.

Проточный

Спросом пользуются и редукторы проточного типа.

Ключевая особенность таких регуляторов заключается в полнейшем отсутствии мобильных деталей, за счет чего повышается их надежность.

Давление стабилизируется по внутреннему лабиринту, протекая сквозь который, потоки воды утрачивают скорость. Выходя наружу, водные массы соединяются в общий поток и движутся медленно.

Минус такого прибора состоит в потребности устанавливать на выходе еще один редуктор.

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Выбор клапана-редуктора: лучшие производители

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

1. Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.
2. Danfoss. Производят сантехнику премиум-класса. Редуктора их производства стоят дорого, но производитель и гарантию предоставляет на срок от 3 лет.
3. Icma. Самый популярный производитель редукторов бюджетного класса. Единственный недостаток — это не большой выбор бытовых регуляторов давления.
4. Raifil. Сравнительно новый игрок на российском потребительском рынке. Выпускают преимущественно универсальные регуляторы давления воды в водопроводе, но в их линейке нет автоматических и электрических редукторов.
5. Caleffi. Предлагают сантехнику средней ценовой категории, но только из качественных материалов и сплавов. Их редуктора производятся только из латуни.
6. FARG. В ассортименте этого производителя самый широкий выбор редукторов. И если требуется монтаж редуктора под водопровод с нераспространенным диаметром сечения ввода, то у FARG точно найдется совместимый регулятор.

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

Honeywell	1400
Danfoss	2800 (с манометром)
Icma	600
Raifil	800 (с манометром — 1700)
Caleffi	1200 (с манометром)
FARG	1150

При покупке редуктора следует учитывать следующие технические критерии.

1. Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
2. Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
3. К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
4. Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Зачем нужен редуктор давления

Не всегда давление на точке разбора водоснабжения соответствует норме. Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого — это всего лишь малоудобное явление, то с высоким напором могут возникнуть вполне конкретные технические проблемы.

Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляющими детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс/см2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс/см2 на каждые 10 м высоты. Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без соответствующего превышения нормы в самой низкой точке водоразбора.

Давление целенаправленно завышается, и это, в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств.

Пример подключения редуктора на вводе холодной и горячей воды в квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки

Устройство регулятора давления воды

Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:

1. Сетчатый фильтр;
2. Прижимной и пружинный механизмы;
3. Винт и гайки;
4. Поршень;
5. Клапан, оснащенный прокладкой и уплотняющими кольцами;
6. Диафрагма.

Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.

При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.

Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.

Заключение

Несмотря на то, что регулятор силы напора воды в системах водоснабжения не обязателен к установке, большинство гидротехнических устройств при наличии большого напора могут выйти из строя. Если запорная арматура спокойно реагирует на скачки давления жидкости, то такое оборудование как фильтры, бойлеры, котлы и т.п. к таким перепадам очень чувствительны.

Использование редуктора для стабилизации напора воды убережет магистрали водоснабжения от вероятных гидроударов, которые могут возникнуть при аварийных ситуациях. Так что собственникам квартир, жилых домов или промышленных зданий рекомендовано устанавливать в системах водоснабжения РДВ.

Хороший хозяин не будет экономить на покупке и установке редуктора и обязательно учтет все преимущества и недостатки прибора. Если суммировать затраты на покупку и монтаж прибора, то они все равно будут меньше чем расходы на ремонт или покупку новой сантехники и бытовой техники, которая может выйти из строя вследствие гидроударов из-за перепадов в системе водоснабжения. Снижается расход воды и соответственно затраты на ее оплату.
